智能电容器的应用

一、概念

智能电力电容器是由CPU测控单元、无涌流投切开关、保护装置、两台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器、熔丝、晶闸管复合开关或接触器、热继电器指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。

二、应用

对于智能电容器的应用还是比较广的，它广泛应用于低压感性负载的电力系统，比如城市电网、农村电网、商场超市等低压配电网络无功补偿，具有可以提高功率因素、降低线路耗损、保证供电质量等作用。具有低功耗、涌流小、自动组网、多样化、多重保护等特点，总体来说，还是相当不错的新一代无功补偿设备。

三、智能电容器的型号选择

关于智能电容器的型号选择，重点是看其补偿方式、额定容量和额定电压。

一般来说，补偿方式分为三相共补（GB）和分相补偿（FB）。额定容量一般三相共补：10-40kvar，分相补偿：5-30kvar。

那么这个额定容量怎么去看呢？比如15+15为共补，C1和C2各为15kvar，0030为分补，Ca、Cb、Cc各为10kvar。

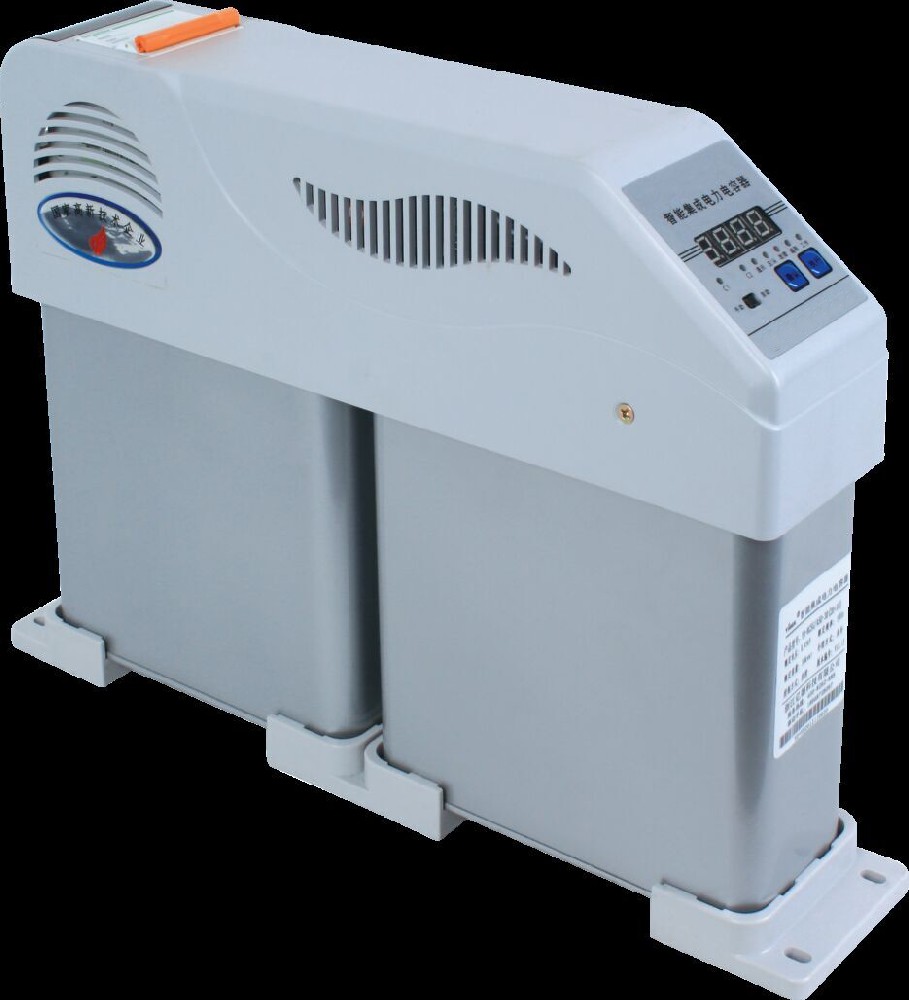

四、智能电力电容器的结构和端子介绍

其中包括有数显装置、一个断路器、UA、UB、UC、UN接口，2个RJ45形态的RS485接口和接指示灯端子。接线时将UA、UB、UC接上380V电源，RS485接口是用于接二次电流互感器或者控制器，以及接下一台电容器，注意是采用网线插拔式直接连接即可。对于指示灯端子接线，是当用户有输出电容状态指示灯的要求的情况下，需要进行外接指示灯。指示灯端子接线时注意共补和分补有所不同哦。

共补：C1 C2端子为共补两组电容投切状态指示灯信号输出端，C1 C2端子输出分别接2个交流380V指示灯的一端，指示灯另一端接B相线或C相线。

分补：Ca、Cb、Cc为分补A、B、C三相电容投切状态指示灯信号输出端，Ca、Cb、Cc分别接3个交流220V指示灯的一端，指示灯另一端接公共端接零线UN。

五、智能电容器的接线方式

对于无控制器带电流互感器方式接线，其需要用二次电流互感器。

智能电容器还支持多机集中补偿、多路混合补偿，还支持外接控制器补偿。
